TDK电子

高压电力压敏电阻阀片

超可靠的金属氧化物压敏电阻(MOV)

MOV是一种以氧化锌 (ZnO) 为主要成分的半导体元件,经久耐用,是避雷器的核心组件。


特点

  • 满足IEC / IEEE (ANSI) 标准的要求
  • 可定制:直径最大125 mm,高度从2 mm到44 mm不等
  • 4/10 μs脉冲大放电电流
  • 高达8.0 C的重复电荷转移额定值
  • 最大能量吸收高达3500 A@2 ms脉冲
  • 高端片状压敏电阻,电位梯度范围为200 V/mm至550 V/mm
  • 外侧玻璃钝化
  • 出色的热恢复能力
  • 低能量耗散
  • 适合特殊应用,比如变压器绕组的防护油中、直流应用,以及大梯度区间的气体绝缘开关设备 (GIS)的气体 (SF6) 中。

优势

 _Benefit_Small_Size

MOV尺寸小,电气性能好

  • 外侧的玻璃钝化有助于满足能量吸收和高电流放电

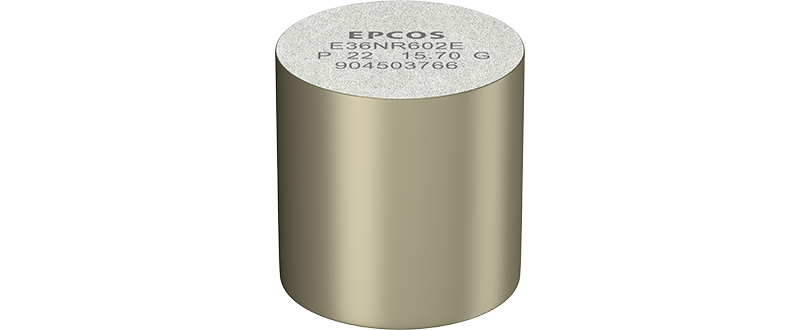

  • E36系列:直径为36 mm,能量吸收能力高达100 kA@ 4/10 μs脉冲

  • E41系列:直径为41 mm,重复电荷转移额定值高达0.4 C


 可靠的老化性能

  • 在交流应用中具有低功耗

  • 满足非极性直流老化

  • 最大能量吸收高达3500 A@2 ms脉冲

  • 适合标准应用的220 V/mm电位梯度

    • 可应要求提供适合气体绝缘开关设备 (GIS) 应用的350 V/mm电位梯度
    • 可应要求定制550 V/mm的电位梯度
 _Benefit_Ageing

应用

检查各产品的适合应用


再生能源

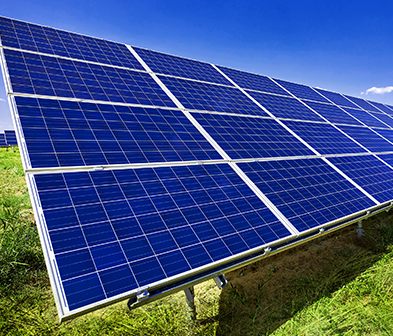

风 太阳能

牵引

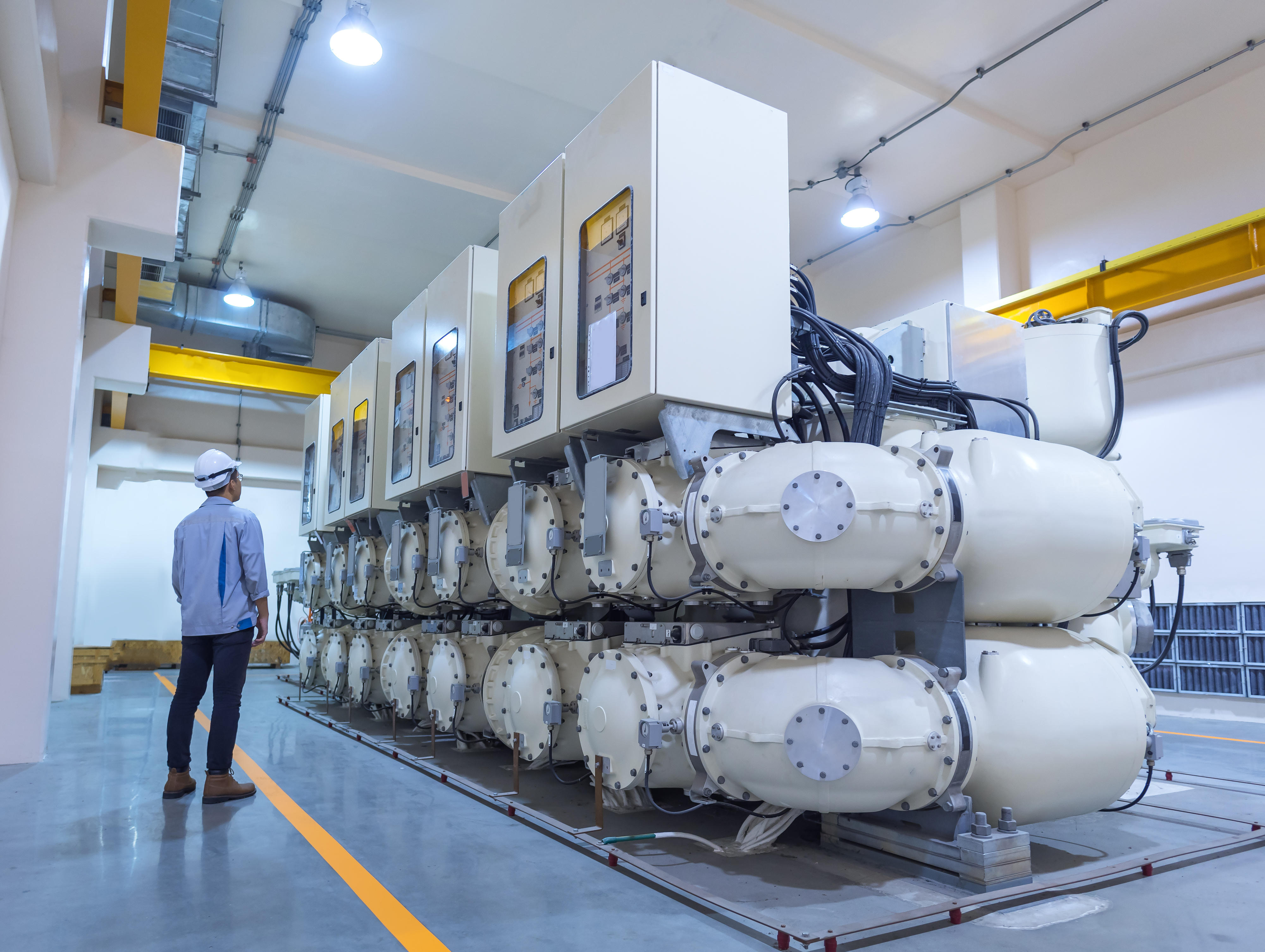

工业

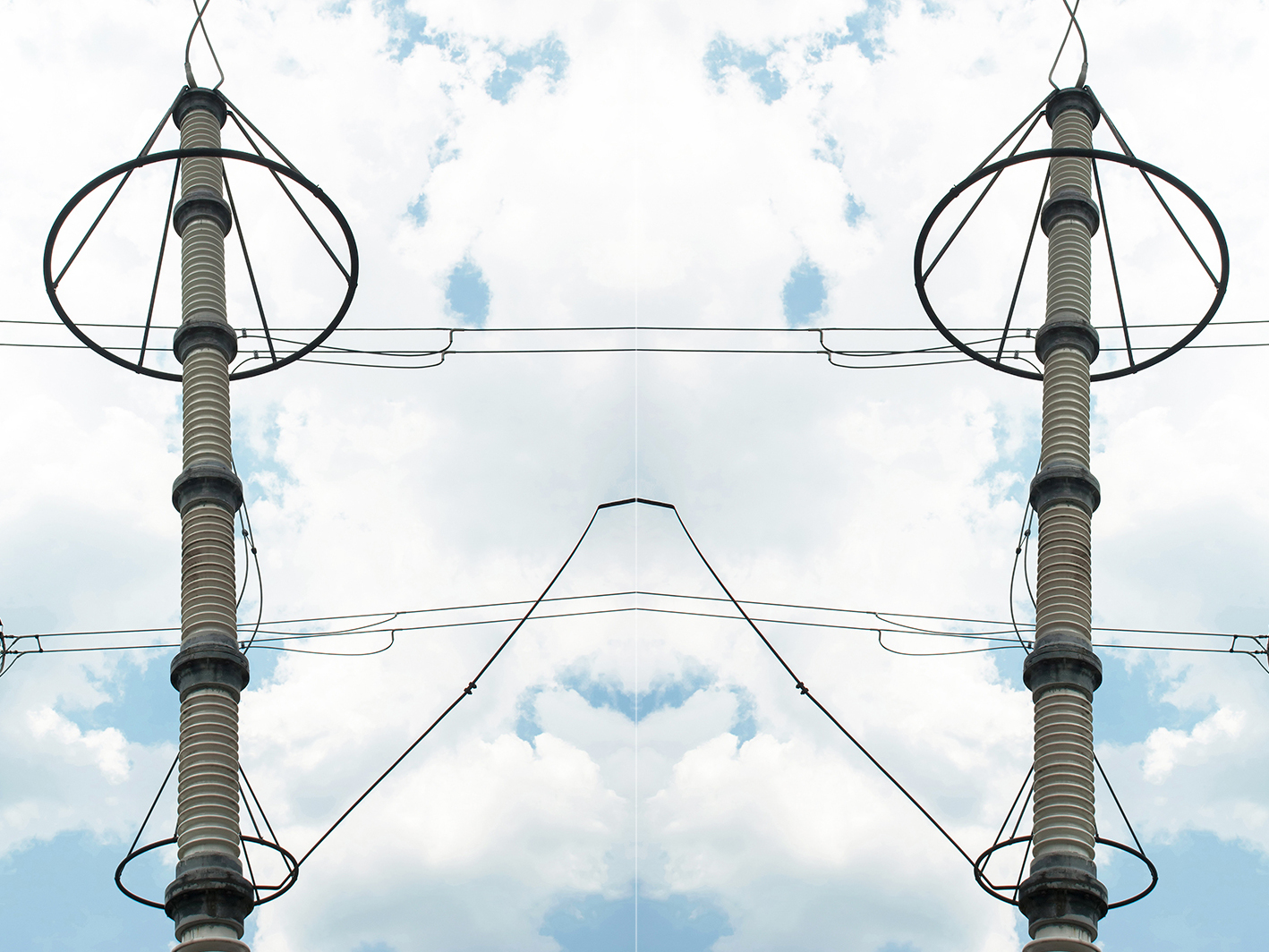

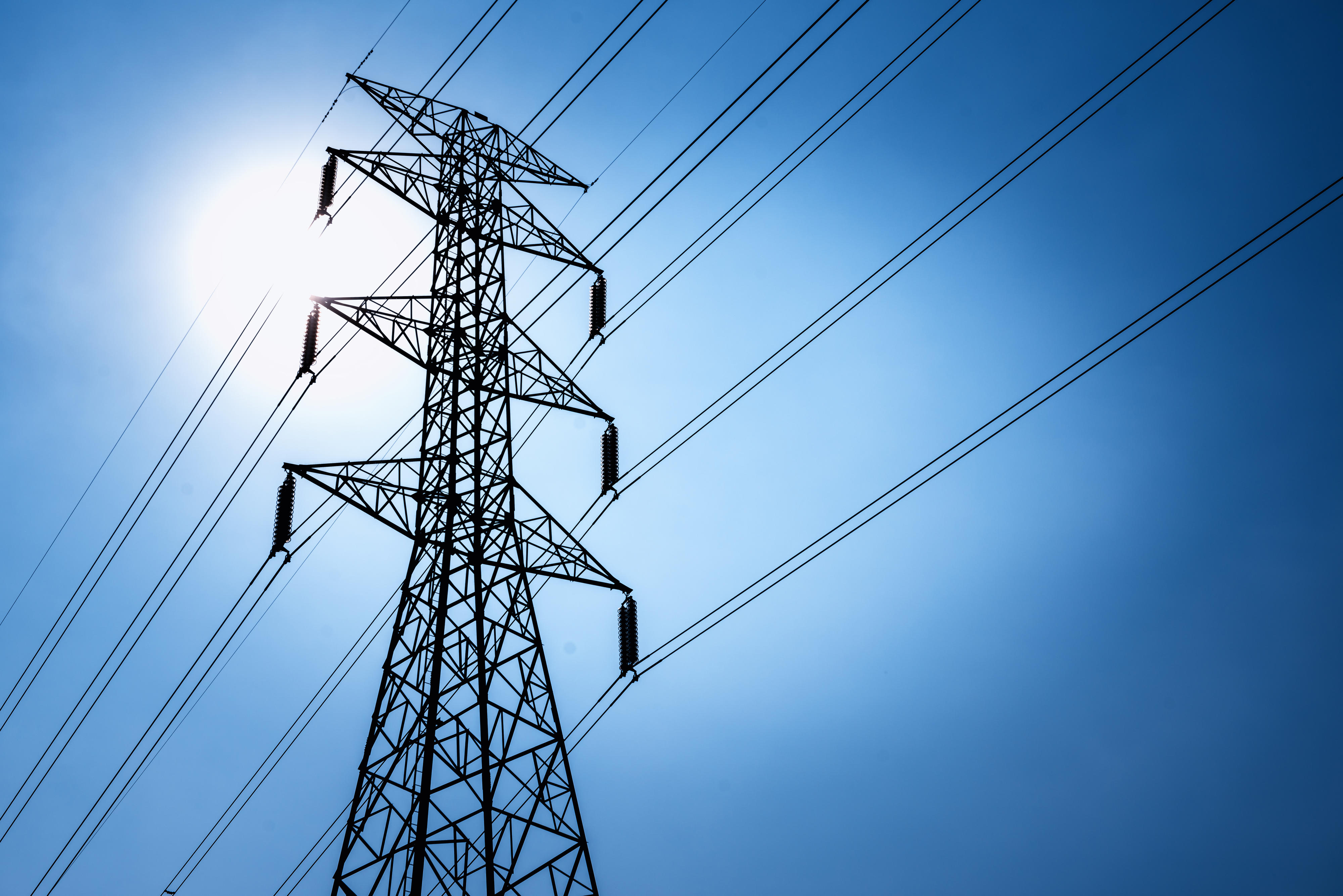

能源

获取数据表和检索

PDF Reference voltage (min) (kV) Residual voltage at nominal discharge current 8/20 µs or Ures (kV) Diameter (mm)
0.385·Ures,  0.400·Ures,  0.425·Ures,  0.431·Ures,  0.450·Ures 6.85 … 7.85 - 15.15 … 17.15 48 - 99
3 - 6 7.35 … 8.25 - 15.05 … 17.05 32 - 41.9

在复选框中选择您要下载的文件,即可以压缩文件格式打包下载多达20个文档。点击列表下方的下载按钮开始下载。

  • 设计一览
  • 类型一览
  • 订购代码系统
  • 常规技术信息
  • 挑选步骤
  • 应用提示
  • 计算举例
  • 焊接指导
  • 可靠性测试
  • 许可认证
  • 品质和环境
  • 气候条件
  • 提醒和警告
  • 编带、包装和引线结构
  • 符号和术语
  • 计算公式一览

在复选框中选择您要下载的文件,即可以压缩文件格式打包下载多达20个文档。点击列表下方的下载按钮开始下载。
