大尺寸铁氧体磁芯

加大体积实现更高性能

Intro Pic



TDK推出大尺寸铁氧体磁芯以满足更高的功率应用要求。大尺寸磁芯还能优化磁性设计，助力提高效率和热性能。新的标准化大尺寸磁芯系列囊括采用N27、N87、N88、N92、N95和N97铁氧体材料的E、U、I、PM和PQ型磁芯。

这些大尺寸铁氧体磁芯广泛适用于各种工业领域，比如电机驱动、电动汽车充电桩、铁路/轨道交通的各种功率变压器、焊接、医疗、不间断电源 (UPS)、光伏逆变器和其它可再生能源应用。我们还能提供与此大尺寸磁芯相匹配的骨架及其他变压器装配配件。

特点和优势

Powerful

更高功率

  • 更大气隙支持更高功率
  • 更粗的线材支持更大的电流
  • 多种磁芯形状/磁性材料组合可供选择


Curve down

低损耗

  • N95材料可在宽温度范围内实现低损耗 (-40 °C ...+100 °C)
  • N88材料可在高温应用中实现低损耗 (+100 °C ...+130 °C)
  • 可针对不同应用提供特定磁芯材料


Coil Former

特制骨架

  • 可提供层叠多个E型磁芯的骨架
  • 特殊磁芯形状
  • 可提供不同材质的骨架




大尺寸磁芯通常用于高频功率变压器、高频功率电感、高频储能电感和功率因数校正电感(PFC)。

应用和产品

应用和产品

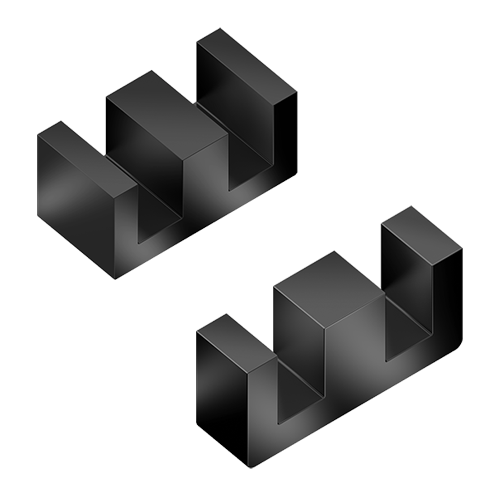

E型磁芯

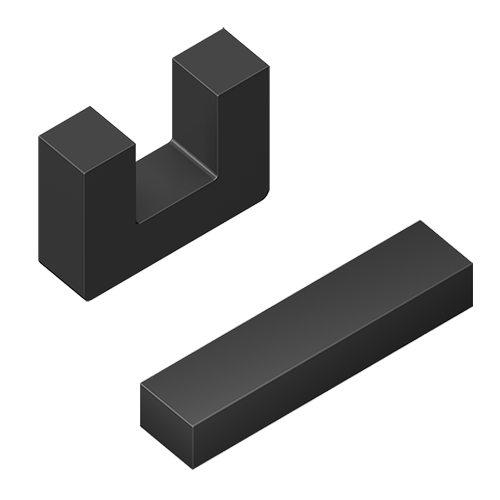

UI型磁芯

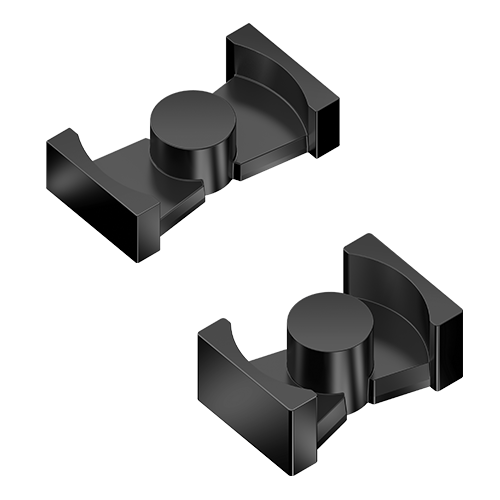

PQ型磁芯

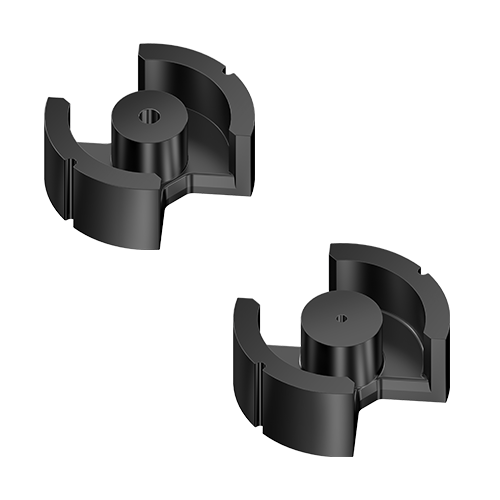

PM型磁芯

获取数据表和检索

PDF 磁芯形状 个别零件 AL值（nH） 材料（磁芯）
E 55/28/21 Large core 292 - 6700 N27,  N87,  N88,  N97
E 55/28/25 Large core 295 - 7700 N27,  N87,  N88,  N97
E 65/32/27 Large core 230 - 11000 N27 - N97
E 70/33/32 Large core 200 - 13000 N27,  N87,  N88,  N95,  N97
E 80/38/20 Large core 882 - 5700 N27,  N87,  N95,  N97
new 		E 80/38/40 Large core 9900, 12200 N95,  N97
E 100/60/28 Large core 5700 - 8500 N87,  N88,  N95,  N97
new 		E 120/71/40 Large core 12500 - 15000 N87,  N88,  N97
new 		E 130/64/40 Large core 11000 - 13100 N87,  N88,  N97
new 		E 140/68/40 Large core 10700 - 12700 N87,  N88,  N97
new 		E 160/80/40 Large core 10700 N87
I 93/28/16,  U 93/76/16 Large core 2200 - 5300 N27,  N87,  N88,  N92,  N95
I 93/28/20,  U 93/76/20 Large core 3300 - 5300 N27,  N87,  N88
I 93/28/30,  U 93/76/30 Large core 5700 - 8300 N27,  N87,  N88,  N97
I 101/28/30,  U 101/76/30 Large core 4600 - 6700 N27,  N87,  N88,  N97
I 126/28/20,  U 126/91/20 Large core 3000, 3900 N87
PM 50/39 Large Core 250 - 8500 N27,  N87,  N97
PM 62/49 Large Core 315 - 11000 N27,  N87,  N97
PM 74/59 Large Core 315 - 13000 N27,  N87
PM 87/70 Large core 400 - 14000 N27,  N87,  N92
PM 114/93 Large core 630 - 19500 N27,  N87,  N95
PQ 50/50 Large core 4700 - 8200 N87,  N92,  N95,  N97
PQ 65/60 Large core 12500 N95
PQ 107/87 Large core 15000 - 20000 N87,  N88,  N95,  N97
U 130/60/25 Large core 6400 - 7400 N27,  N87,  N88
U 141/78/30 Large core 7500 - 8900 N27,  N87,  N97
