电感器
2024年8月22日
TDK推出额定电流48A且符合AEC-Q200标准的ERU27M系列SMD金属磁粉芯扼流圈
![Bild_Teaser_grau_zh]({"ratio4x3":{"210":"/resource/image/3271232/ratio4x3/210/158/854d6cbaa147865db4e1ee322f9a9d05/88FDF0C8A17B69F246033D94303B09A5/bild-teaser-grau-zh.png","992":"/resource/image/3271232/ratio4x3/992/744/854d6cbaa147865db4e1ee322f9a9d05/6881D81DCB51B6927FD6A86C84F7FD89/bild-teaser-grau-zh.png","333":"/resource/image/3271232/ratio4x3/333/250/854d6cbaa147865db4e1ee322f9a9d05/C596D645ED23B2D5B0037E30129C1466/bild-teaser-grau-zh.png","445":"/resource/image/3271232/ratio4x3/445/334/854d6cbaa147865db4e1ee322f9a9d05/0B3D232BC493C7CD9F8D888E4B8C3892/bild-teaser-grau-zh.png","290":"/resource/image/3271232/ratio4x3/290/218/854d6cbaa147865db4e1ee322f9a9d05/4CD83873A8B195EE6EE6161E7DC03237/bild-teaser-grau-zh.png"}})

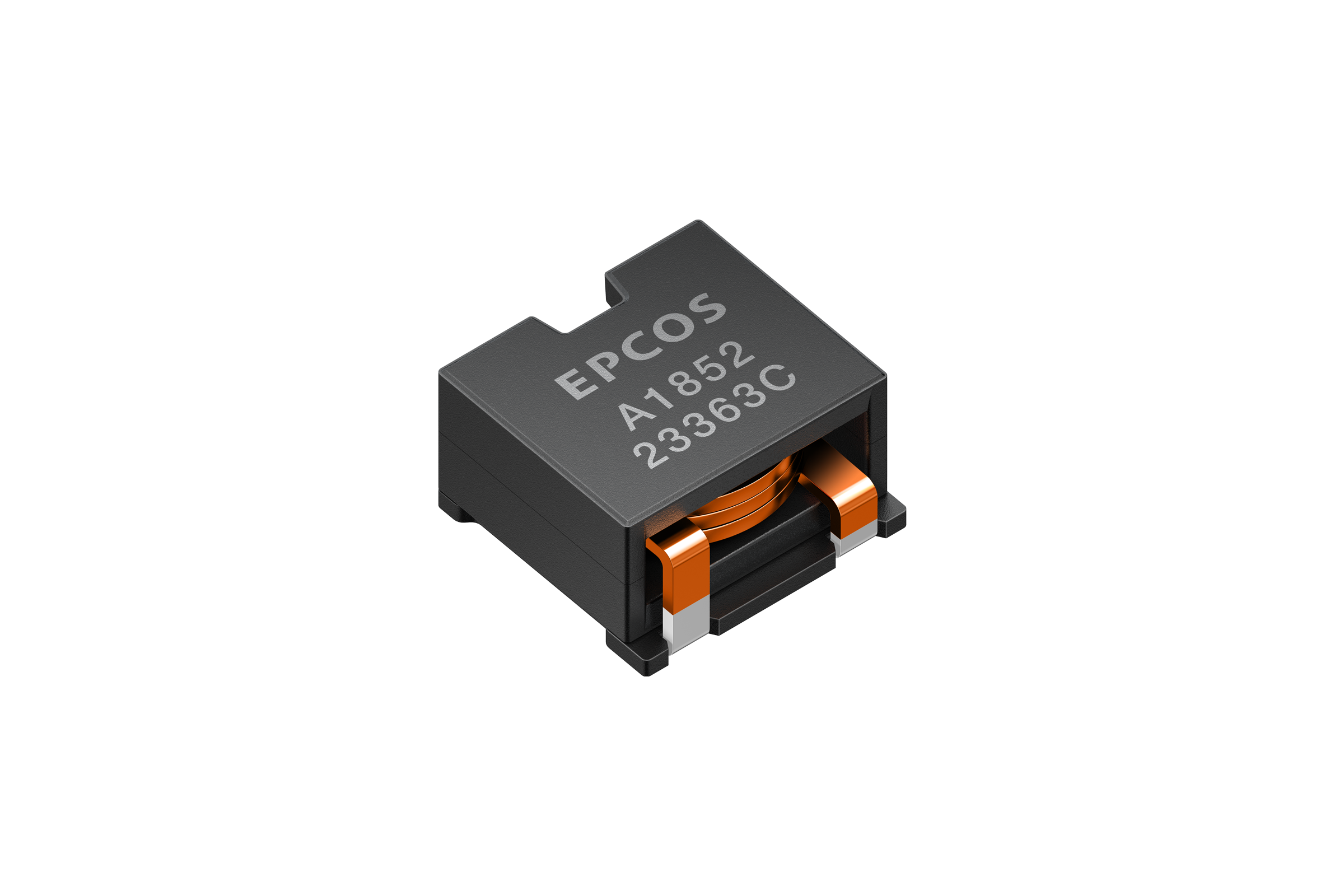

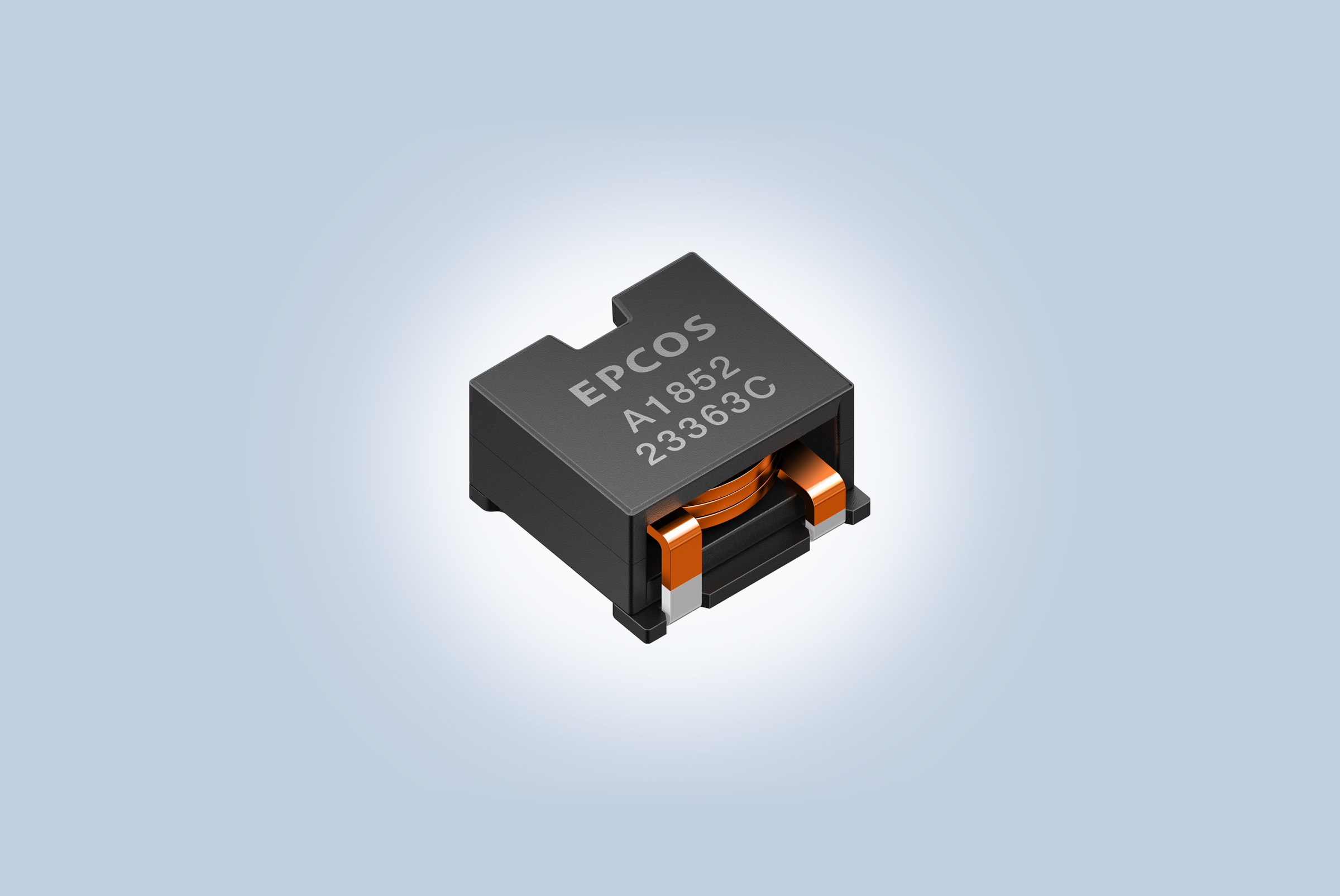

TDK株式会社（东京证券交易所代码：6762）新近推出新近推出了爱普科斯 (EPCOS) ERU27M系列SMD大电流扁平线电感器。该系列元件采用绝缘处理过的金属磁粉芯和扁平线螺旋绕组设计，磁芯材料具有更好的饱和特性，以满足汽车和工业应用中越来越多的高功率密度需求及大电流需求。
ERU27M系列采用表面贴装设计，额定电流范围为36A至48A，电感范围为2.3µH至8.5µH，直流电阻0.68mΩ至1.66mΩ，得益于扁平线绕组工艺，ERU27M系列在实现紧凑设计（占板面积27.1 x 25.55 mm，高度14.1 mm 至 16.4 mm）的同时，实现了更宽的工作温度范围（-40°C至+150°C）。
ERU27M系列共有四个型号，符合AEC-Q200标准，凭借更好的磁屏蔽特性、更坚固耐用的结构以及增设的第三个物理支撑引脚，可广泛适用于汽车DC-DC、VRM模块、POL转换器以及太阳能逆变器等应用。
TDK可以配合客户的需求，基于现有产品平台向客户提供更加节省空间和具有成本优势的定制化解决方案，也可以根据客户的实际需求提供完全定制化的元器件设计方案。
为方便客户熟悉该系列产品，TDK推出了包含ERU27M系列全部型号的样品包(B82579X0027)。
特性和应用
主要应用
储能扼流圈，适用于：
- 直流-直流转换器
- 稳压器模块
- 负载点（PoL）转换器
- 太阳能转换器
主要特点和优势
- 大额定电流：高达48 A
- 超低直流电阻：低至0.68 mΩ
- 超低高度和小尺寸
- 绝缘处理过的金属磁粉芯
- 良好的磁屏蔽特性
- 增设的第三个物理支撑引脚，可靠性更佳
- 表面贴装
- 符合AEC-Q200标准
关键数据
| 订购代码 | 内部代码 | 额定电感 LR [µH] | 额定电流 Itemp [A] | 直流电阻 RDC [mΩ] | 高度 [mm] |
|---|---|---|---|---|---|
| ERU27M-2R3L | B82579A1232A027 | 2.3 | 48 | 0.68 | 14.1 |
| ERU27M-3R9L | B82579A1392A027 | 3.9 | 46 | 0.88 | 15.5 |
| ERU27M-6R2L | B82579A1622A027 | 6.2 | 37 | 1.39 | 15.2 |
| ERU27M-8R5L | B82579A1852A027 | 8.5 | 36 | 1.66 | 16.4 |
